什么是D-SUB连接器

作者:宁波市登峰连接器厂 时间:2015-04-13


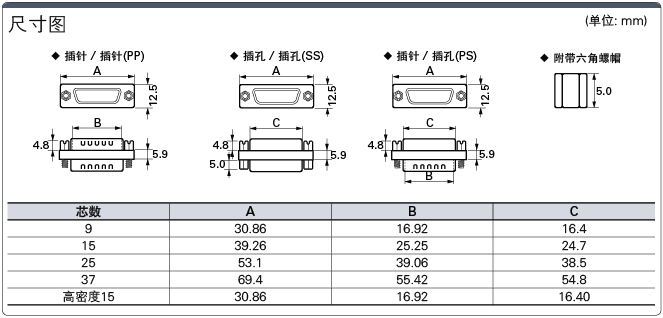

  D-sub是D-subminiature的简称,是一种接口形状、结构的标准,于1952年由ICC公司发明。由于在当时来说,这种接口已经算小的了,所以才以subminiature(超小型)冠名。D-sub包含若干子类,比如DB25,第一个字母D表示属于D-sub,第二个字母B是描述接口的大小——和后面的数字(针数)对应(A=15针,B=25针,C=37针,D=50针,E=9针)。每种接口又分公头(plug)和母头(socket)。

  用途:

  最常见的是DB25和DE9,个人电脑上典型的应用就是VGA(DA15母头)、并口(DB25母头)、COM串口(DE9公头),虽然这些接口正在被DVI、HDMI、RJ45以太网口和USB取代。DE9在个人计算机普及后被人误读成DB9,久而久之DB9就成了DE9的别名了,对于其他针数的D-sub也一样,现在用DB去称呼得相对更多。   D-sub只是描述连接结构,本身并没有定义整个接口或所有针脚的作用

  用于VGA的D-Sub:

  显卡所处理的信息最终都要输出到显示器上,显卡的输出接口就是电脑与显示器之间的桥梁,它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因,只能接受模拟信号输入,这就需要显卡能输入模拟信号。VGA接口就是显卡上输出模拟信号的接口,VGA(Video Graphics Array)接口,以15针D-Sub接口(DB15)实现。虽然液晶显示器可以直接接收数字信号,但很多低端产品为了与VGA接口显卡相匹配,因而采用VGA接口。VGA接口是一种D型接口,上面共有15针空,分成三排,每排五个。VGA接口是显卡上应用最为广泛的接口类型,多数的显卡都带有此种接口。有些不带VGA接口而带有DVI接口的显卡,也可以通过一个简单的转接头将DVI接口转成VGA接口,通常没有VGA接口的显卡会附赠这样的转接头。 液晶显示器屏幕上的每一个像素点都有特定的数字信号来驱动,因此用DVI接口传输的纯数字信号驱动的液晶显示器,显示出来的图像理论上是没有任何细节损失的。相反,D-SUB接口传输的模拟信号必须经过转换才能输出数字信号,因此图像失真在所难免。

  技术:

  VGA D-Sub输入接口,上面共有15针空,分成三排,每排五个。CRT彩显因为设计制造上的原因,只能接受模拟信号输入,最基本的包含RGBHV(分别为红、绿、蓝、行、场)5个分量,不管以何种类型的接口接入,其信号中至少包含以上这5个分量。大多数PC机显卡最普遍的接口为D-15,即D形三排15针插口,其中有一些是无用的,连接使用的信号线上也是空缺的。除了这5个必不可少的分量外,最重要的是在96年以后的彩显中还增加入DDC数据分量,用于读取显示器EPROM中记载的有关彩显品牌、型号、生产日期、序列号、指标参数等信息内容,以实现WINDOWS所要求的PnP(即插即用)功能。几乎所有的CRT都有这种接口。

  现状:

  目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接,计算机内部以数字方式生成的显示图像信息,被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号,信号通过电缆传输到显示设备中。对于模拟显示设备,如模拟CRT显示器,信号被直接送到相应的处理电路,驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备,显示设备中需配置相应的A/D(模拟/数字)转换器,将模拟信号转变为数字信号。在经过D/A和A/D2次转换后,不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非,但用于连接液晶之类的显示设备,则转换过程的图像损失会使显示效果略微下降。随着外显设备升级,DVI接口已经走进我们的生活,她将运用在全数字无损失的传输信号,主要出现在高中端产品上。
